JDR系列中性点接地电阻箱

产品使用环境条件

• 海拔高度不超过2000 m
• 环境温度：-40°C～+50°C
• 相对湿度：环境湿度20±5°C时，可达到90%
• 安装场所：户内、户外

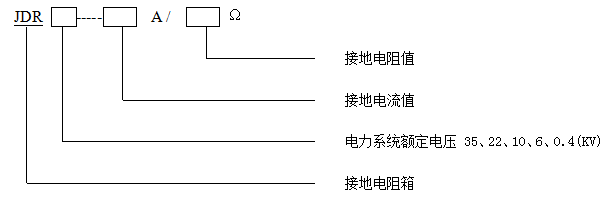

产品型号

产品技术性能

• 中性点额定接地电阻
• Re=(Ue/ √3×Ie)×10³
  Re：中性点接地电阻(Ω)
  Ue：电网额定电压(35 KV、22 KV、10 KV、6.3 KV、0.4 KV)
  Ue：中性点额定电流(A)
• 电阻器最高承受电压为1.15倍Ue/ √3 KV
• 电阻误差 ≤ ±5% (环境温度20±5°C)
• 电阻温升 ≤ 380°C
• 耐受接地电流时间： 10A及以下允许长期运行
• 10～400A及以上为10 S
• 绝缘水平：工频耐压   35KV级 42 KV / min

22KV级 42 KV / min
10KV级 42 KV / min
6.3KV级 32 KV / min
0.4KV级 3 KV / min

• 箱体防护等级：室内 IP30 室外 IP54

根据用户需要，箱内可提供采集接地电流的线性信号，取样信号可为：电流 0～5 A ，电压 0～100 V

中压电阻箱进线可分为：上进下出、下进下出、侧进下出等多种方式。 材质：镍铬合金Ni80Cr20

产品适应范围

• 0.4～35KV 以内电缆电路为主的城市配电网
• 电厂、电站、机场、港口、地铁、大型工矿企业等电力配电网系统
• 发电厂配电系统
• 大型发电机的中性点接地电阻

产品执行标准

DL/T620-1997 交流电气装置的过电压保护及绝缘配合
DL/T780-2001 配电系统中性点接地电阻器
GB/T16927-1997 高电压试验技术
GB/11.1-1997 高压输变电设备的绝缘配合
GB4208-93 外壳防护等级
IEEE32-1972 中性点接地装置的技术、术语和试验
GB6450 干式电力变压器


产品规格

以额定接地电流（A） / 额定接地电阻（Ω） 可在以下范围内用户根据需要选取；

• 35KV电网 400～2000A/50～10Ω
• 22KV电网 400～1000A/31.7～12.7Ω
• 10KV电网 6～1000A/962～5.77Ω
• 6.3KV电网 6～1000A/577～3.46Ω
• 0.4KV电网 3.5～10A/63～22Ω

订货须知

• 超出以上规格，可另行设计生产。
• 订货时请注明中性点接地电阻箱的型号、规格和数量
