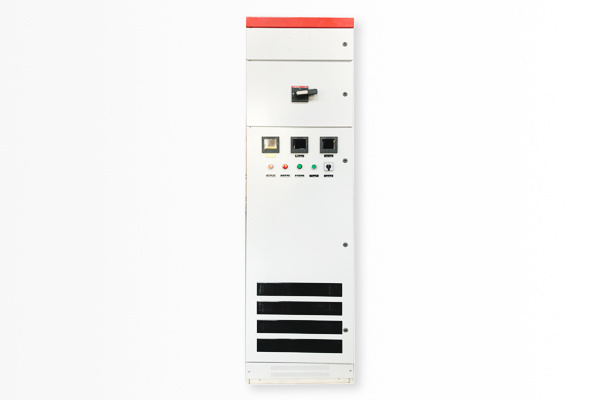

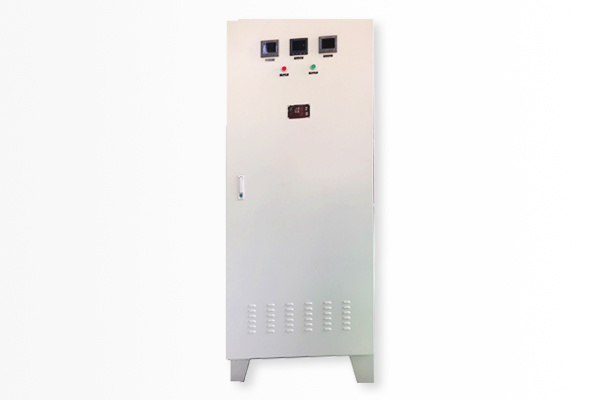

SJZ系列产品

设计特点

型号规格

主电路方框图

工作原理

补偿变压器每相具有两组完全相同的220V初级绕组, 从次级绕组上获得的补偿电压串接于主电路中, 其单相接线图如图。

补偿装置的输出电压与输入电压之间存在如下关系。
U2=U1±ΔU
式中：U2—输出相电压
U1—输入相电压

U为补偿电压。它的大小和相位与补偿变压器初级绕组的连接方式有关。如把两个初级绕组串联连接后正向接入网络的相电压，则可得到一个与网络相电压同相的补偿电压；若反向接入，则得到一个反相补偿电压。另外，如将两个补级绕组并联后正向或反向接入网络的相电压，则可得到为串联时2倍的正相或反相补偿电压。如果两个初级绕组不接入网络，并使之短接，则补偿电压为零，即U2= U1。本装置是根据上述要求确定了接触器的五种通、断状态。

1. 直通档：K1—K3接通，Kd1—2、Kh1—2断开，此时K1—K3的主触头闭合，使初级绕组短接；Kd1—2、Kh1—2的主触头断开，使初级绕组不接入网络，因此补偿电压为零。
2. 降I档：K1接通，K1的主触点闭，K2、K3断开，K2、K3的主触头断开，初级绕组串联连接；Kh1—2接通，Kh1—2的主触头闭合，Kd1—2断开，Kd1—2的主触头断开，使初级绕组正向接入网络相电压，在次级绕组上得到一级正相补偿电压，输出电压比输入电压低一级补偿电压。
3. 降II档：与降I档的区别在于K1断开，K2、K3接通，初级绕组改变成并联连接。次级绕组上得到二级正相补偿电压，输出电压比输入电压低二级补偿电压。
4. 升I档：与降I档的区别在于Kh1—2断开，Kd1—2接通，使初级绕组反相接入网络相电压，在次级绕组上得到一级反相补偿电压，输出电压比输入电压高一级补偿电压。
5. 升II挡：与升I档的区别在于初级绕组由串联改变成并联连接，即K1断开，K2、K3接通。因此在次级绕组上得到二级反相补偿电压，输出电压比输入电压高二级补偿电压。

交流接触器的切换是按输出电压的指令来进行的，只要输出电压超出设定的最高最低允许值，通过接触器的切换使之恢复到允许值之内。换挡的切换过程在2个周波（40ms）内完成。

使用须知

1、调压器投入运行前应详细了解受电步骤。
2、负载电流不应超过允许值。
3、输入电压在允许范围内，输出电压不在规定的范围内应立即进行检查。输入电压超出允许范围，输出电压也将超出规定范围，若对用户影响不大，则可继续使用。
4、本装置没有独立的分相控制功能，因此，输入电压的不平衡将引起输出电压的不平衡。如用户需分相控制，可特殊设计制造。
5、本装置经过72小时连续试运行；正常条件下使用，能在额定负荷下长期连续运行，无需专人监视。
